コロナ表面処理装置(高周波電源装置) |
|
| 本機は、本体である高周波電源装置と、電極ユニットからなっています。本体でつくられた高周波が、電極ユニット内で高周波コロナを放電、この中をＰＥフィルムやその他の基材(紙、アルミ箔、ＰＰ、発泡ＰＥなど）が通過することにより、完全に表面処理ができるしくみです。 |
|

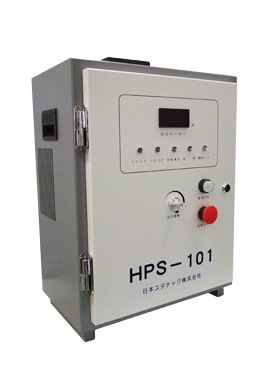

トランジスター表面処理装置 HPS-101・201型 |
|
特長 |
 |
・コンパクト設計 |
・取り扱いが簡単 |
押しボタンと出力ダイヤルの操作だけで、誰でも使用できます。 |
・表示が明確 |
複雑な指示メーターを排除し、デジタルパワー(出力)メータだけの表示ですから、使用出力がひと目でわかります。 |
・操作上の保護回路を装備 |
ラインの機械や電極ユニットと接続した場合には、
１.ロールの回転検出、
２.安全かバーなどのインターロック、
３.非常停止の保護回路です。
*オプション
・リモートコントロール
・スキップ処理装置
・コンピュータ接続
・プロポーショナルコントロールユニット |
|
構成 |
|
本装置は、高周波電源装置、高圧トランス、放電電極、処理ロールから構成されています。処理は、高周波電源装置と高圧トランスで得られた高周波高電圧を処理用電極に印加し、電極、処理用ローラー間にフィルムを通過させ処理を行います。 |
|
|
 |
|
|
仕様 |
|
|
| 形式 |
寸法(mm) |
重量
(kg) |
電源
(V) |
最大入力
(A) |
出力
(kW) |
周波数
(KHz) |
トランス |
| 高さ |
幅 |
奥行 |
HPS-101 |
530 |
400 |
250 |
25 |
200V(単相) |
7.5 |
1 |
20 |
HT3※1 |
HPS-201 |
530 |
400 |
250 |
25 |
200V(単相) |
15 |
2 |
20 |
GX30 |
900 |
600 |
375 |
80 |
200V(3相) |
12 |
3 |
20 |
GX40R |
1200 |
640 |
510 |
135 |
200V(3相) |
17 |
4 |
10〜25 |
GX50R |
1200 |
640 |
510 |
135 |
200V(3相) |
25 |
5 |
10〜25 |
GX75R |
1200 |
640 |
510 |
160 |
200V(3相) |
30 |
7.5 |
10〜25 |
HT8※2 |
GX100R |
1200 |
640 |
510 |
160 |
200V(3相) |
40 |
10 |
10〜25 |
GX150R |
1490 |
850 |
510 |
190 |
200V(3相) |
60 |
15 |
10〜25 |
HT8x2 |
GX200R |
1490 |
850 |
510 |
190 |
200V(3相) |
80 |
20 |
10〜25 |
|
※1 出力トランス(HT3)：高さ340mm、幅250mm、310mm(ターミナル含む)、重量20kg
※2 出力トランス(HT8)：高365mm、幅464mm、300mm(ターミナル含む)、重量45kg |
▲ページトップ |
|
ソリッドステート・ジェネレーター ＧＸシリーズ |
|
・機能と特長 |
|
- 操作は簡単、技術不要
- 有効性ある高周波出力
- 周波数１０ＫＨｚ〜２５ＫＨｚ
- プラグによる接続
- ジェネレーターから高圧トランスへの低電圧接続
- コンピューターアラーム、処理損失のソリッドステート構造
- ＴＶ／ＲＦの電波妨害がない
|
|
|
 |
|
|

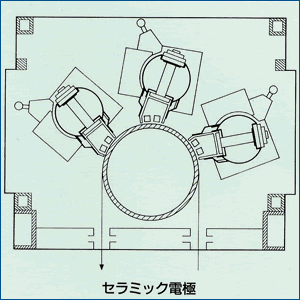

・電極ユニット |
|
- バランスのとれたアースロール

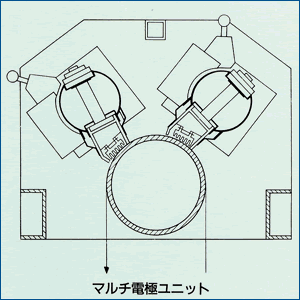

- マルチ電極が取り付けられるメカニズム
- どんな角度でも取り付け可能なステーション
- ニップロールの取り付け自由な構造
|
|
 |
|
 |
| |
|
アルミホイル、AL蒸着フィルム等導電性基材に威力を発揮。非伝導基材。 |
|
|
・コロナトリートメントの応用例 |
|
- ブローフィルム-レイフラットチューブおよびシートＬＤＰＥ、ＬＬＤＰＥ、ＨＤＰＥ、ＰＰ。
- キャストフィルム-ＰＥ、ＬＤＰＥ、ＰＰ、ＯＰＰ、ＢＯＰＰ。
- シート押出し-ＰＥ、ＰＰ、ＨＩＰ-印刷および真空成型。
- アルミ、真空蒸着材、導電性フィルム。
- ポリエステル-オーディオ、ビデオテープ、フレキシブル プリントサーキットボード。
- ラミネート−粘着性およびホットニップ−あらゆる基材。
- 押出しコーティングおよびラミネート。
|
